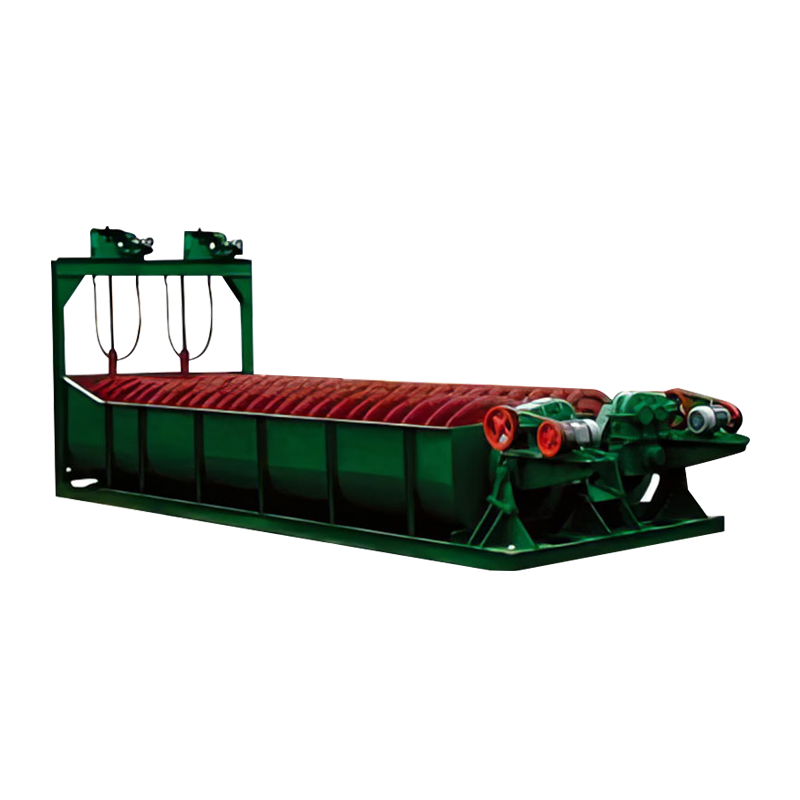

Principalele componente ale clasificatorului în spirală sunt un rezervor de apă semicirculară, un dispozitiv în spirală compus dintr -un arbore și lame, părțile de rulment superioare și inferioare ale arborelui în spirală, dispozitivul de transmisie al arborelui spirală și mecanismul de ridicare. Specificațiile sale sunt exprimate prin diametrul în spirală.
Clasificatorii în spirală pot fi împărțiți în clasificatori în spirală unică și dublă în spirală în funcție de numărul de arbori în spirală și pot fi împărțiți în tipul înalt de tip Weir, de tip Weir scăzut și de tip de scufundare în funcție de înălțimea Weir -ului de preaplin.
Weir -ul de revărsare al clasificatorului în spirală înaltă este mai mare decât centrul de rulment de la capătul inferior al arborelui spirală, dar mai jos decât marginea superioară a spiralei de la capătul de revărsare. Are o anumită zonă de sedimentare potrivită pentru clasificarea particulelor grosiere și poate obține o dimensiune a particulelor de preaplin mai mare de 100 de ochiuri.
Spălăirea de revărsare a clasificatorului în spirală Weir scăzută este mai mic decât centrul rulmentului de la capătul de revărsare, astfel încât zona de sedimentare este mică, iar capacitatea de producție de revărsare este scăzută. De obicei, nu este utilizat pentru operațiunile de clasificare, dar este utilizat pentru spălarea nisipului de minereu pentru deslujare.
Întreaga spirală de la capătul de revărsat al clasificatorului în spirală scufundat este cufundat sub suprafața lichidă din zona de sedimentare. Zona sa de sedimentare are o suprafață și o adâncime mare, care este potrivită pentru clasificarea particulelor fine și poate obține o dimensiune a particulelor de revărsare mai mică de 100 de ochiuri.
Principiul de lucru
Suspensia fină a solului este introdusă în rezervorul de apă din portul de alimentare situat în mijlocul zonei de sedimentare. Capătul inferior al rezervorului de apă înclinat este zona de sedimentare a clasificării. Spiralul se rotește cu o viteză mică pentru a agita nămolul, astfel încât particulele luminoase și fine să fie suspendate pe suprafață și să curgă spre șurubul de revărsare pentru a se revărsa și a intra în următorul proces. Particulele grosiere și grele se așează în partea de jos a rezervorului și sunt transportate în portul de descărcare de spirală ca nisip întors. De obicei, clasificatorul în spirală și moara formează un circuit închis pentru a returna nisipul grosier la moară pentru re-credare.
Avantajele clasificatorului în spirală sunt structura sa simplă, funcționarea stabilă și fiabilă, funcționarea ușoară și ușurința de a forma o operație de circuit închis cu o moară cu un diametru mai mic de 3,2 metri.
